電氣自動化知識：步進電機、步進電機驅動器

1、 步進電機：

步進電機與普通交流、直流電機不同，必須配合專用步進電機驅動器才能夠旋轉。在自動化生產過程中，我們利用可編程序控制器參數要求向步進驅動器發出脈沖，步進電機驅動器根據接收到的信號驅動步進電機進行旋轉，可編程序控制器利用與步進電機同步的編碼器反饋信號與內部數值進行比較，通過一個完整的閉環的控制系統，精確地控制步進電機運行軌跡。

步進電機按照旋轉角度劃分為兩相、三相、四相、五相，對應的旋轉角度為收到一個脈沖旋轉1.8/1.5/0.9/0.72度，相數越高控制精度越高，當然，我們也可以通過調節步進電機控制器上的（細分設定參照）調節撥碼開關獲得更精確的旋轉角度，（電流設定參照）可調節供給步進電機的輸出電流，滿足不同步進電機的需要。

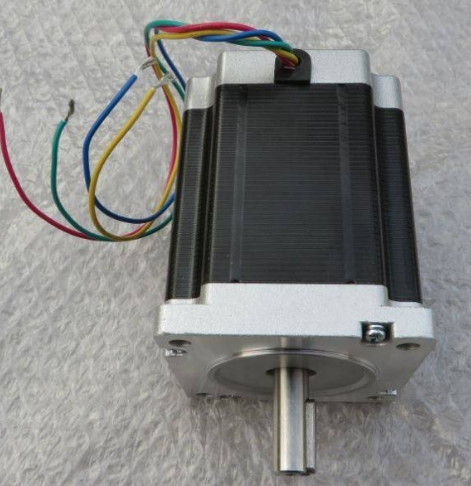

步進電機

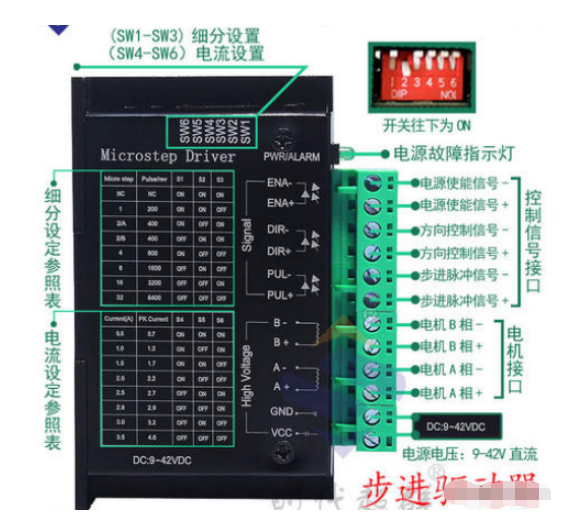

2、 步進電機驅動器接線如下圖

使用過程中首先應將步進電機驅動器接線端子的各負極短接，并與步進電機控制器供電GND端相連，電源使能信號是控制抱閘，一般不用。方向控制信號，取自可變控制器輸出信號，高電平正轉，低電平反轉。步進脈沖信號取自可變控制器輸出信號，控制步進電機轉速。

電機接口：利用萬用表找出阻值相同的即為一組，分別接至AB組，如沒有萬用表，可短接任意兩根線，轉動電機，轉不動的即為一組。

供電端接線不再贅述。
